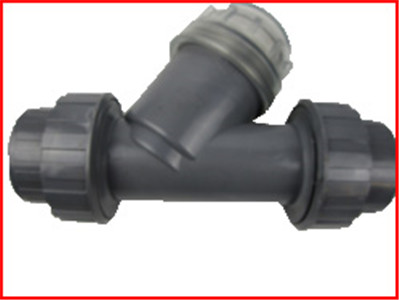

PVC材質Y型過濾器產品簡介
PVC-Y型過濾器是輸送介質的管道系統不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來清除介質中雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水、油、氣。一般通水網為30目/cm2和60目/cm2
工作原理
PVC-Y型過濾器其工作原理是：當流體流經過濾器時，雜質被過
濾元件阻擋在過濾器內，而理想的流體則由過濾器出口排出,達到
凈化的目的。
適用范圍
PVC-Y型過濾器適用于化工、石油、冶金、輕工、醫藥、食品等
行業的液體及氣體物料的過濾。通常安裝在泵、壓縮機的入口或流量計前的管道上，是保護此類設備和儀表，提高產品純度、凈化介質的設備。
安裝維護
1、PVC-Y型過濾器可以水平安裝，也可以垂直安裝，進出口方向與閥體上的箭頭方向應保持一致。
2、過濾器工作一段時間后，濾芯內沉淀了一定的雜質，這時壓力降增大，流速會(huì )下降，需及時清除過濾器芯內的雜質。
購買PVC材質Y型過濾器時，請提供以下數據：
1、 PVC材質Y型過濾器的口徑 、連接方式
最好能同時告知輸送的介質、溫度。
結構優勢：PVC材質Y型過濾器具有結構先進，阻力小，排污方便等特點。
適用介質：PVC材質Y型過濾器適用介質可為水、化學藥劑、油等。
過濾網精度：30目（常規）、60目。

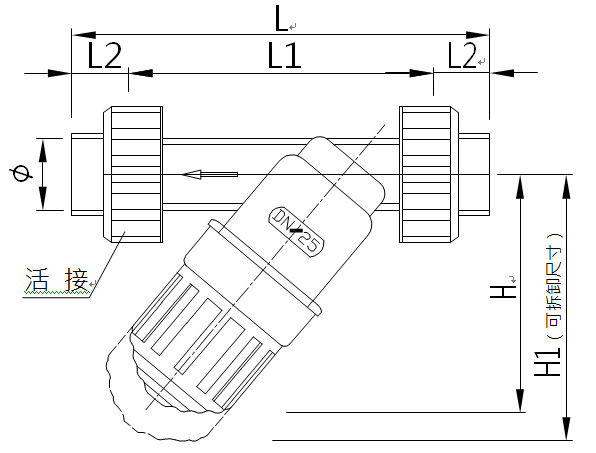

PVC材質Y型過濾器結構尺寸
|
型 號 |
∅ |
DN |
L |
L1 |
L2 |
H |
H1 |
濾網目數 |
|
Y 型 材質UPVC |
20 |
15 |
159 |
115 |
22 |
90 |
130 |
30目 |
|
25 |
20 |
173 |
126 |
24 |
100 |
140 |
||
|
32 |
25 |
180 |
135 |
25 |
120 |
160 |
||
|
40 |
32 |
221 |
155 |
33 |
120 |
160 |
||
|
50 |
40 |
230 |
160 |
38 |
125 |
170 |
||
|
63 |
50 |
280 |
190 |
48 |
136 |
180 |
||
|
75 |
65 |
315 |
215 |
50 |
160 |
200 |
||
|
90 |
80 |
|
280 |
|
180 |
225 |
承插式 |
|
|
110 |
100 |
|
345 |
|
205 |
250 |
備注：所有規格有30目和60目?jì)煞N過濾精度的，未要求時常規發貨的為30目
DN15-DN65常規為平口活結連接，DN80DN100的為直管承插式
